PAM EURO 20

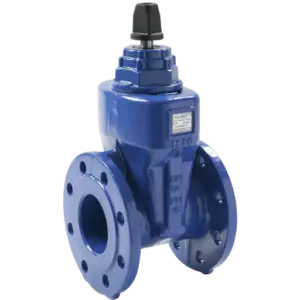

Válvulas de Compuerta PAM EURO 20 BRIDA ANSI C150 / AWWA C-515

Las válvulas de compuerta PAM EURO 20 son fabricadas en hierro dúctil para apertura o cierre completo (seccionamiento), mediante compuerta sólida recubierta de elastómero EPDM no tóxico vulcanizado. Poseen un revestimiento interno y externo de polvo epoxi depositado electrostáticamente con un espesor mínimo de 250 micras.

Diseñadas con paso completo y junta cuerpo/tapa de EPDM, su eje de maniobra es de una sola pieza sin recesos para alojar los anillos de sellado, fabricado en acero inoxidable según la norma ASTM A-276 tipo 420. La tuerca de maniobra es independiente de la compuerta, desmontable y fabricada en latón. Además, cuentan con un sello del eje con dos anillos (O’ Ring) y fijación de la tapa al cuerpo sin tornillos, con sellado por efecto de autoclave.

Estas válvulas están diseñadas para redes de abastecimiento, distribución de agua potable, dulce, tratada o residual, redes de riego y protección contra incendios.

Campo de aplicación

Disponibles en DN80 mm a DN300 mm (3” a 12”), con una presión de funcionamiento admisible de 16 kg/cm² (250 PSI). Están equipadas con una compuerta recubierta de elastómero EPDM y solo deben utilizarse en posiciones totalmente abiertas o cerradas.

Su principal aplicación es interrumpir el flujo de agua en cualquier instante dentro de una conducción. Se utilizan en redes de distribución, sistemas de riego, sistemas de extinción de incendios, sistemas de refrigeración y otras aplicaciones relacionadas con este tipo de fluidos en plantas industriales.

Características principales

• Conformidad con Normas Internacionales y de Calidad: ISO 7259, EN 1074 / AWWA C515, material HD.
• Distancia cara a cara: Cumple con la norma ANSI/ASME B16.10 Clase 125 y la norma ANSI/ASME B16.5 Clase 150.
• Neutralidad del revestimiento: No afecta la calidad del agua potable.
• Intercambio de anillos de sellado: Permite reemplazar los anillos con la red en carga sin interrumpir el bombeo.
• Perforación de bridas: Conforme a la norma ANSI B16.5 Clase 150 (Cara Elevada).
• Materiales y revestimientos: Aseguran compatibilidad con agua potable.
• Certificaciones: WRC, KTW, DGS.
• Paso completo: Minimiza la caída de presión.
• Resistencia a la corrosión: Asegurada mediante aplicación electrostática de pintura epoxi en polvo con espesor mínimo de 250 micras.
• Diseño sin acumulación de sólidos: Evita la retención de partículas en suspensión en el fluido.
• Bajo par de torsión: Facilita el accionamiento.
• Trabajo enterrado: Puede instalarse directamente en el suelo sin necesidad de construcción de cajas.
• Compatibilidad con actuadores eléctricos: Permite la instalación de actuadores eléctricos para automatización.
• Sentido de cierre: Horario (para cierre antihorario, consultar).
