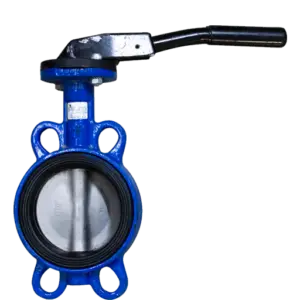

Válvula de Mariposa Concéntrica

Válvula de Mariposa Concéntrica de Brida

Una válvula de mariposa concéntrica de brida es un dispositivo utilizado en sistemas de tuberías para controlar, regular o interrumpir el flujo de fluidos, como agua, gases o productos químicos. Su diseño concéntrico se caracteriza porque el eje del disco está alineado con el centro de la tubería y el asiento de sellado rodea completamente el disco. Es una opción económica y eficiente para aplicaciones de baja o media presión.

Características principales

Diseño concéntrico: El disco está centrado en el eje de la tubería y en el asiento, lo que permite un contacto constante entre ambos para garantizar un cierre hermético.
Montaje con bridas: Incluye bridas que permiten su instalación directa entre dos secciones de tuberías bridadas, ofreciendo un montaje seguro y estable.
Material del asiento: Generalmente fabricado con elastómeros (como EPDM o NBR), que proporcionan un sellado flexible y confiable.

Funciones principales

Control del flujo: Permite ajustar la cantidad de fluido que pasa a través del sistema al posicionar el disco en diferentes ángulos.
Aislamiento del flujo: Utilizada como válvula de corte para interrumpir completamente el paso del fluido.
Facilidad de operación: Diseñada para abrir o cerrar rápidamente, con accionamientos manuales (palancas o ruedas) o automáticos (eléctricos o neumáticos).

Ventajas

Diseño compacto y ligero: Ocupa menos espacio y es más fácil de instalar en comparación con otros tipos de válvulas, como las de compuerta o globo.
Cierre hermético: Proporciona un sellado confiable, ideal para aplicaciones que requieren evitar fugas.
Económica: Su diseño simple y materiales accesibles la convierten en una opción rentable.
Versatilidad: Compatible con diferentes tipos de fluidos y aplicaciones, dependiendo de los materiales seleccionados.
Fácil instalación y mantenimiento: La fijación mediante bridas simplifica el montaje y desmontaje para inspección o reparación.

Aplicaciones comunes

Sistemas de agua potable y riego: Control de flujo en redes de distribución o en sistemas de suministro de agua.
Redes de alcantarillado y drenaje: Manejo de aguas residuales en plantas de tratamiento.
Industrias químicas: Adecuada para fluidos no agresivos o de baja presión.
Sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado): Regulación del flujo de agua en sistemas de climatización.
Procesos industriales: Control de fluidos en aplicaciones de baja o media presión, como en procesos de enfriamiento.
