Válvula de Doble Excentricidad

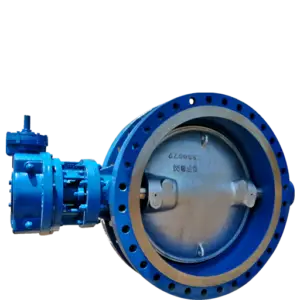

Válvula de Mariposa de Doble Excentricidad

Una válvula de mariposa de doble excentricidad es un tipo de válvula de control utilizada en sistemas de tuberías para regular, aislar o permitir el flujo de fluidos, como agua, gases o productos químicos. Su diseño especializado con dos puntos de excentricidad reduce el contacto entre el disco y el asiento, mejorando su rendimiento y durabilidad en aplicaciones críticas.

Características del diseño de doble excentricidad

Primer desplazamiento: El eje del disco está desplazado del centro de la tubería, lo que evita que el disco roce constantemente con el asiento durante la operación.
Segundo desplazamiento: El eje del disco también está desplazado del plano del asiento, permitiendo que el disco se desplace tangencialmente al asiento durante la apertura y cierre, reduciendo el desgaste.

Funciones principales

Control y regulación del flujo: Permite ajustar la cantidad de fluido que pasa a través del sistema de tuberías con un control eficiente.
Aislamiento del flujo: Puede utilizarse para cerrar completamente el paso del fluido en líneas principales o secundarias.
Operación en condiciones exigentes: Diseñada para soportar altas presiones, temperaturas extremas y medios corrosivos.
Durabilidad mejorada: El diseño de doble excentricidad minimiza el contacto entre el disco y el asiento, reduciendo el desgaste y aumentando la vida útil de la válvula.

Ventajas de una válvula de doble excentricidad

Bajo par de operación: Requiere menos esfuerzo para abrir o cerrar, lo que reduce el desgaste en los componentes de accionamiento.
Mayor vida útil: Al minimizar el contacto entre el disco y el asiento, se reduce el desgaste por fricción.
Cierre hermético: Proporciona un sellado confiable, incluso en aplicaciones de alta presión.
Versatilidad: Adecuada para una amplia gama de aplicaciones, incluyendo agua potable, aguas residuales, productos químicos y sistemas de gas.
Diseño compacto y liviano: En comparación con otros tipos de válvulas, ocupa menos espacio y es más fácil de instalar.

Aplicaciones comunes

Sistemas de agua potable: En redes de distribución y plantas de tratamiento de agua.
Sistemas de alcantarillado: Control de flujo en plantas de tratamiento de aguas residuales.
Industrias químicas y petroquímicas: Transporte de productos corrosivos o peligrosos.
Centrales eléctricas: Control de vapor, agua de enfriamiento o sistemas de generación de energía.
Sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado): Regulación del flujo en sistemas de agua caliente o fría.

Diferencia con válvulas de mariposa simples

Las válvulas de doble excentricidad son más duraderas y ofrecen mejor rendimiento en condiciones de operación exigentes, mientras que las válvulas de mariposa simples son más económicas y adecuadas para aplicaciones menos críticas.
